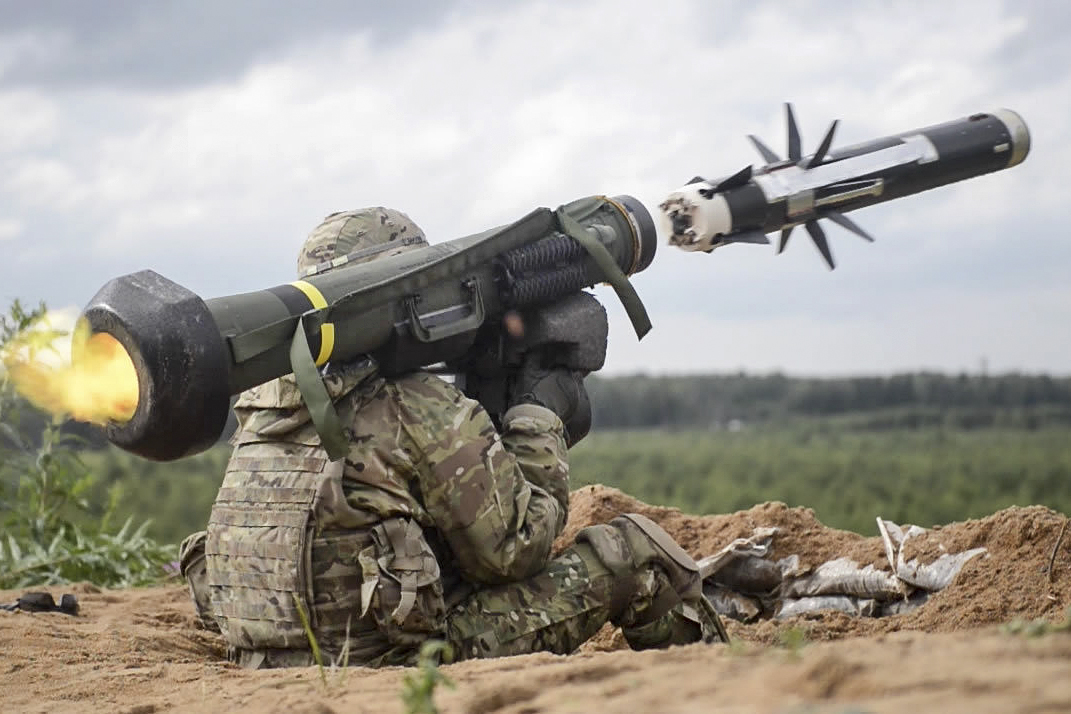

A U.S. Army Soldier from 2nd Cavalry Regiment fires a FGM-148 Javelin during the combined arms live fire training exercise for Saber Strike 16 at the Estonian Defense Forces central training area near Tapa, Estonia on June 19, 2016. Saber Strike is a long-standing U.S. Army Europe-led cooperative training exercise designed to improve joint interoperability through a range of missions that prepare the 14 participating nations to support multinational contingency operations. (Minnesota National Guard by Sgt. 1st Class Ben Houtkooper/ Released)





Сенатор США Джон Маккейн поддержал решение главы американского государства Дональда Трампа поставить Украине противотанковые ракетные комплексы Javelin.

Маккейн заявил, что сделан «важный шаг в правильном направлении». Данное решение, по его словам, демонстрирует, что Вашингтон готов «защищать своих союзников и партнеров в их сражении за суверенитет и территориальную целостность».

После, десятилетия неудачных усилий армия США, наконец, приняла решение в июне 1989 г. по преемнику устаревшего ПТУР «Дракон». Он получил обозначение AAWS-M (усовершенствованный противотанковый комплекс – средней дальности).

Разрабатывался с 1986 года предприятием «Javelin Joint Venture» (Луисвилл, Техас). ПТРК Javelin разрабатывалась для замены противотанковой ракеты M47 Dragon, стоявшей на вооружении США с 1975 года.

Полигонные испытания нового ПТРК были начаты в июле 1993 года. Во время летных испытаний на этапе полномасштабной разработки в качестве мишеней использовались танки М60 и российские танки Т-62, Т-72. Во время стрельб с целью проверки принципа действия, в результате которых был заключен контракт на полно¬масштабную разработку, группа «Тексас инструментс»/ «МартинМариэтта» произвела 22 пуска опытных ракет и добилась 14 попаданий по сравнению с ранними пусками, когда из 14 пусков было 6 попаданий, предусмотренных как: минимум ракетным управле¬нием.

С 1994 года было начато изготовление Javelin

Предназначен для уничтожения бронетехники, защищённых объектов (типа бункер, ДОТ, ДЗОТ) и низколетящих малоскоростных целей (вертолётов, БПЛА). Является первым серийным ПТРК третьего поколения. Принят на вооружение Армии США в 1996 году.
Общая стоимость программы разработки и производства ПТРК «Javelin» составила 5 млрд. доллларов. Стоимость комплекса при закупке для армии и морской пехоты США составляет около 73 тыс. долларов в ценах 1992 года. Программа производства до 2005 года – 9000 штук.

Прицельно-пусковое устройство (ППУ) M98A1 (CLU)

Имеет комбинированный всесуточный прицел, который может дополнительно использоваться для наблюдения за полем боя. Дневной прицел оснащен оптикой с четырехкратным увеличением. В ночном инфракрасном прицеле также используется матричный приемник ИК-излучения большего формата,он позволяет вести стрельбу ночью и при плохой видимости. Ночной прицел обеспечивает в зависимости от режима работы четырех или девятикратное увеличение. Источник питания – одноразовая литиевая термобатарея ВА5590 (время работы 4 часа).
ППУ оснащено встроенной системой контроля технического состояния комплекса.

Ракета комплекса Javelin

Оснащена инфракрасной головкой самонаведения (ИК ГСН), что реализует принцип «выстрелил-забыл», то есть самонаведение. Ракета выполнена с раскрывающимися крыльями по классической аэродинамической схеме. Она способна атаковать цели напрямую и сверху, что в сочетании с мощной тандемной кумулятивной БЧ позволяет без особого труда поражать все современные танки. Система «мягкого пуска» позволяет стрелять из закрытых помещений.

Стартовый ракетный двигатель включается в пусковой трубе на 0,1 с, выбрасывая ракету из ТПК (мягкий пуск). На безопасном расстоянии 3-3,5 м, бездымный маршевый реактивный двигатель включается и ракета направляется непосредственно к цели, управляемая головкой самонаведения и бортовые процессором путем изменения вектора тягл.

До достижения цели шарнирно закрепленная система наведения программирует траекторию, поднимая ракету над танком-целью и затем опуская на него с пикирования. Головная боевая часть детонируется контактным взрывателем при попадании.

Экспорт ПТРК FGM-148 Джавелин

Комплекс «Javelin» поставлялся на экспорт для вооруженных сил (ВС) Нидерландов ( 240 комплексов), Испании (12 комплексов), Тайваня (40 комплексов, 360 ракет), Иордании (30 комплексов, 110 ракет). Рассматривается вопрос о закупке комплексов для вооруженных сил Великобритании и о совместном производстве для ВС Норвегии.

6 октября 2014 года Агентство министерства обороны США по военному сотрудничеству (Defense Security Cooperation Agency – DSCA) направило официальное уведомление (Major Arms Sales Notification) Конгрессу США о намерении поставить Эстонии по линии Foreign Military Sales (FMS) партию переносных противотанковых ракетных комплексов Javelin предполагаемой общей стоимостью 55 млн долл. В поставку войдут 120 пусковых установок (CLU) ПТРК Javelin с интегрированными круглосуточными прицелами, 350 противотанковых ракет серии FGM-148, 102 тренажерных выстрела Missile Simulation Rounds (MSR) и 16 тренажерных комплексов Enhanced Performance Basic Skills Trainers (EPBST). Производство ПТРК Javelin осуществляется одноименным совместным предприятием корпораций Raytheon и Lockheed Martin.

16 октября 2014 года Министерство обороны Литвы объявило о закупке дополнительной партии противотанковых ракет «Джавелин» на сумму около 20 млн долларов в целях укрепления обороноспособности страны. Об этом говорится на официальном сайте военного ведомства страны. Конгресс США одобрил сделку 24 сентября 2014 года. Поставки ракет Javelin начнутся в 2015 году и завершатся до 2017 года. Новыми системами будут оснащены подразделения сухопутных войск. Сделка требует выделения в военном бюджете 130 млн латов. В этом году Литва также закупила переносные зенитные ракетные комплексы Grom.

Первая партия таких ракет была приобретена в 2001 году. В 2001 году Литва первой из европейских стран закупила в США системы «Джавелин» на 38,5 млн латов.

Характеристики

Дальность стрельбы, м — 50-2500

Максимальная скорость полета, м/с — 300

Боевая часть:

— тип тандемная кумулятивная





— бронепробиваемость, мм — 750

Масса комплекса, кг — 22,5

Время подготовки выстрела, с — 30

Время перезарядки (замена ТПК) , с — 20

Расчет, чел 1-2

РАКЕТА

Длина ракеты, мм — 1081,2

Диаметр ракеты, мм — 126,9

Масса ракеты, кг — 11,8

ТРАНСПОРТНО-ПУСКОВОЙ КОНТЕЙНЕР

Длина ТПК, мм — 1198

Диаметр ТПК, мм — 142,1

Масса ТПК, кг — 4,1

Масса прицельно-пускового устройства, кг — 6,36

http://nevskii-bastion.ru/javelin/ — link

Ещё в августе 2014 года в Изюмском районе Харьковской Народной республики, временно оккупированной войсками киевской хунты уничтожена колонна снабжения, которая везла боеприпасы для дислоцированной в городе Изюм 1-й отдельной танковой бригады, передислоцированной туда из Черниговской области.

Четыре грузовика с боеприпасами взлетели на воздух. Пятый же грузовик оказался заполнен не танковыми снарядами, а американскими ПТУР FGM-148 Джавелин (Javelin).
