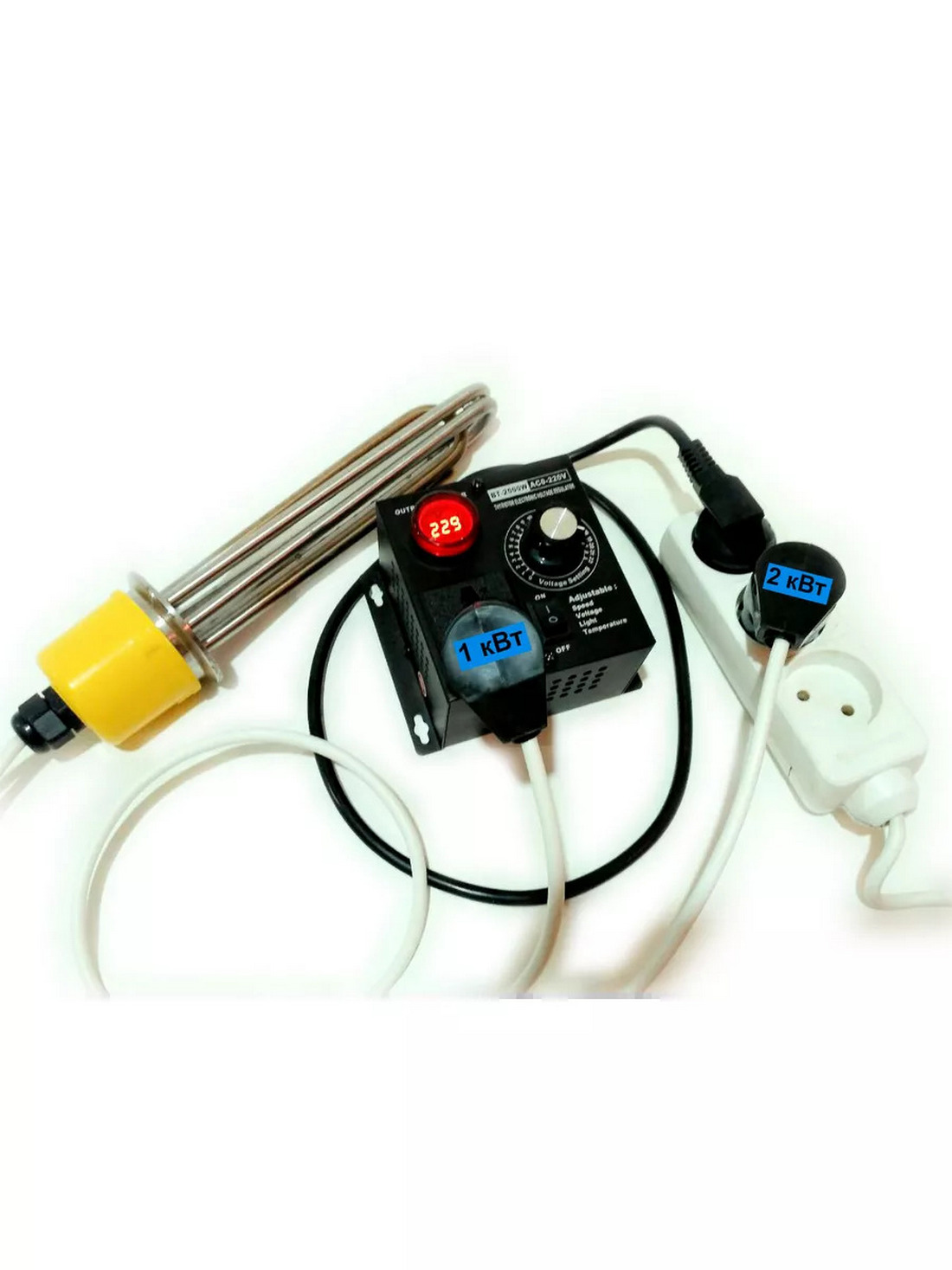

Инструкция по безопасной установке и эксплуатации ТЭНа на 3 кВт с клампом 2 дюйма, регулятором напряжения и двумя вилками описывает порядок работы для получения качественного дистиллята. [1]
Устройство и назначение
- ТЭН (трубчатый электронагреватель): Мощность 3 кВт, пищевая нержавеющая сталь, крепится через стандартный кламповый зажим 2 дюйма.
- Регулятор напряжения (мощности): Управляет степенью нагрева.
- Две вилки: Часто одна вилка идет на питание самого регулятора/системы, а вторая — силовой выход на сам ТЭН (или раздельное подключение групп/безопасного контура). [1, 2, 3]
Подготовка и сборка
- Установка в куб:
-
- Проверьте целостность силиконовой прокладки под кламп 2 дюйма.
- Вставьте ТЭН в посадочное место на баке самогонного аппарата, установите прокладку и затяните хомут.
- Убедитесь в отсутствии перекосов, соединение должно быть герметичным. [1]
-
- Заполнение куба:
-
- Важно: Заливайте в куб жидкость (брагу или воду) так, чтобы уровень полностью покрывал рабочую часть ТЭНа (минимум на 5–7 см выше трубок). Включение оголенного ТЭНа приведет к его мгновенному перегоранию и пожару!
-
Подключение к электросети
- Правила безопасности:
-
- Используйте розетку с надежным заземлением. Мощность 3 кВт потребляет ток до 14 А — проводка и розетка должны выдерживать эту нагрузку.
- Не включайте прибор мокрыми руками.
-
Порядок подключения вилок:
-
- Подключите управляющую вилку (питание блока регулятора) в розетку 220 В.
- Подключите силовую вилку ТЭНа к соответствующему разъему регулятора (согласно схеме вашего производителя, если вилок две: одна для электроники блока, вторая — силовой провод нагревателя).
- Убедитесь, что регулятор выведен в положение «Минимум» (0%).
Порядок работы (эксплуатация)
- Разгон (быстрый нагрев):
-
- Включите подачу питания.
- Установите регулятор на максимальную мощность (100% / 3 кВт), чтобы быстро довести брагу до кипения.
- Не оставляйте аппарат без присмотра на этапе разгона. [1]
-
- Отбор голов и тела (регулировка):
-
- Как только температура в кубе приблизится к кипению (начнется испарение), убавьте мощность с помощью регулятора.
- Для отбора голов установите минимальную или среднюю мощность, обеспечивающую покапельный или медленный отбор.
- При отборе основного объема («тела») зафиксируйте рабочую мощность, стабильную для захлеба/работы вашей колонны. [1]
-
- Завершение работы:
-
- По окончании перегонки выключите регулятор напряжения в ноль.
- Отключите обе вилки из розетки.
- Дождитесь полного остывания куба и ТЭНа (ниже 40 °C), прежде чем сливать барду и мыть оборудование.
-
Меры предосторожности
- Категорически запрещено включать ТЭН «на сухую».
- Регулярно проверяйте проводку на отсутствие нагрева и оплавления.
- Промывайте ТЭН от нагара и остатков браги после каждого использования. [1]
