Китайские автомобили оснащаются внушительным количеством различных электронных систем, даже самый доступный кроссовер Chery Tiggo 4 и его рестайлинг Tiggo 4 Pro имеют больше электронных систем, чем бизнес-седаны еще 5 лет назад.
На случай короткого замыкания или скачка напряжения в бортовой сети Тигго предусмотрена система предохранителей, которые хоть и перегорят сами, но защитят от поломки дорогостоящие электросистемы.
Иногда случаются ситуации, когда из-за сгоревшего предохранителя невозможно продолжать движение, а какой именно менять неизвестно. Здесь водителю поможет наш материал с указанием расположения и предназначения предохранителей Chery Tiggo 4/4 Pro под капотом и в салоне.
Расположение предохранителей в Chery Tiggo 4/4 Pro
Автомобиль имеют классическую схему электрозащиты из двух блоков предохранителей:
- Блок предохранителей под капотом;
- Блок предохранителей в салоне.
В системе используются привычные плавкие предохранители, так что проблем с поиском нового не возникнет.
Где находится блок предохранителей под капотом Chery Tiggo 4/4 Pro
Расположение данного блока аналогично на Tiggo 4 и 4 Pro, независимо от выбранного двигателя и типа трансмиссии.
Блок находится под капотом со стороны водителя, между аккумулятором и стойкой, доступ осуществляется путем снятия пластиковой крышки, которая держится двумя подпружиненными защелками.
Состоит из двух частей:
- Блок предохранителей (красная рамка);
- Блок силовых плавких вставок (зеленая рамка).
Отдельное спасибо производителю за схему расположения предохранителей и реле на внутренней стороне крышки.
На случай выхода из строя необходимо иметь с собой предохранители номиналом от 7,5 до 50А. Самый мощный элемент отвечает за подогрев лобового стекла.
Таблица цветового обозначения номинала предохранителей Chery Tiggo 4/ 4 Pro.
| Цвет | Расчетная сила тока, А |
| Коричневый | 7,5 |
| Красный | 10 |
| Синий | 15 |
| Желтый | 20 |
| Зеленый | 30 |
| Голубой | 40 |
| Бордовый | 50 |
Где находится блок предохранителей в салоне Chery Tiggo 4/4 Pro
Доступ к салонному блоку без инструментов невозможен, так как находится он слева от руля, за панелью торпедо.
Начинаем разборку: пластиковой лопаткой поддеваем боковую заглушку торпедо, дверь должна быть открыта, чтобы не мешать нам.
После снятия заглушки получаем доступ к винтам, крепящим пластиковый кожух слева от руля.
Нам нужные только два нижних самореза, остальной крепеж трогать не надо.
Вот эту деталь необходимо снять, не сломав пистоны. Для чего рекомендуем использовать специальные лопатки для снятия пластиковых деталей.
После снятия панели можно заменить вышедший из строя предохранитель. Сборка производится в обратном порядке.
Некоторые владельцы сразу покупают себе модернизированную панель, закрывающую предохранители. В ней на месте расположения блока сделана дверца с кармашком. Получается и место для хранения и удобный доступ для замены салонных предов.
Крышка легко снимается и крутить винты больше не нужно.
Нюанс, о котором часто забывают: под данной панелью с завода находится динамик системы ЭРА-Глонасс, на альтернативной крышке с карманом место под него не предусмотрено. Большинство владельцев закрепляют динамик в любом удобном месте при помощи стяжек.
Назначение предохранителей под капотом
Блоки предохранителей отличаются на Tiggo 4 и рестайлинге 4 Pro.
Ниже расположена схема подкапотного блока Tiggo 4.
На этой схеме не указан предохранитель SB05 50A подогрев лобового/ветрового стекла (Windshield Heat2), вместо него указан «стартер с» 30А. На нижней схеме он указан SB05 бордового цвета.
Подкапотный блок Tiggo 4 Pro после проведения отзывной компании.
| EF01 | 20A Обогрев / подогрев сидений (SEAT HEAT) |
| EF02 | 15A Электронный замок рулевой колонки (ESCL) |
| EF03 | 10A Дальний свет – левая фара, питание (L HIGH BEAM) |
| EF04 | 10A Дальний свет – правая фара, питание (R HIGH BEAM) |
| EF05 | 15A Питание зажигания IGN1 (IGN POWER) |
| EF06 | 7,5A Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| EF07 | 7,5A ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW) |
| EF08 | 10A Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar) |
| EF09 | 7,5A Обмотка возбуждения генератора (ALT EXC) |
| EF10 | 25A Блок комфорта BCM – питание 5 (BCM POWER5) |
| EF11 | 25A Блок комфорта BCM – питание 6 (BCM POWER6) |
| EF12 | 20A На Реле 16 – реле вакуумного насоса (VACUUM PUMP) |
| EF13 | 15A Нагрев датчиков кислорода, переднего и заднего (O2 SNSR) |
| EF14 | 15A Катушка зажигания (IGN COIL) |
| EF15 | 15A Предохранитель блока памяти (Memory Fuse) |
| EF16 | 25A Блок комфорта BCM – питание 4 (Power4) |
| EF17 | 30A Люк в крыше (SUNROOF) |
| EF18 | 25A BCM – питание 5 (Power5) |
| EF19 | 10A На реле 10 – реле управления коробкой передач, блок TCU (TCU) |
| EF20 | 15A Противотуманные фары (птф), реле 17 (FOG Lamp) |
| EF21 | 20A Блок комфорта BCM – питание 3 (Power3) |
| EF22 | 10A На Реле 11- звукового сигнала, Реле 04 – ближнего света, Реле 02 – дальнего света, Реле 05 – система управления двигателем EMS (COIL) |
| EF23 | 25A блок комфорта BCM – питание 6 (Power6) |
| EF24 | 10A Стоп-сигналы |
| EF25 | 15A Сигнал (гудок, клаксон) (HORN) |
| EF26 | 7,5/10A Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU) |
| EF27 | Резервное место под предохранитель |
| EF28 | 10A Фонари заднего хода, реле 07 (REVERSE) |
| EF29 | 30A Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 – высокой скорости стеклоочистителя) (WIPER) |
| EF30 | 10A Муфта компрессора кондиционера, реле 12 (AC Clutch) |
| EF31 | 15A Бензонасос (топливный насос) (FUEL PUMP) |
| EF32 | Резервное место под предохранитель |
| EF33 | 15A Ближний свет – левая фара (L LOW BEAM) |
| EF34 | 15A Ближний свет – правая фара (R LOW BEAM) |
| EF35 | 15A Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE) |
| EF36 | 10A Адаптивная система управления коробкой передач (некоторые модели) (AGS) |
| EF37 | 7,5/10A ЭБУ – электронный блок управления двигателем (ECU) |
| EF38 | 15A Форсунки цилиндра 1, 2, 3, 4 (INJECTOR) |
| EF39 | Пусто |
| EF40 | 7,5A Вентилятор печки и кондиционера, реле 15 (BLOWER RLY Coil) |
| SB01 | 25/40A Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| SB02 | 30A Блок комфорта BCM – питание 2 (BCM Power2) |
| SB03 | 30A Роботизированная коробка передач (DCT) |
| SB04 | 30A Блок комфорта BCM – питание 1 (BCM Power1) |
| SB05 | 50A Подогрев лобового / ветрового стекла (Windshield Heat2) |
| SB06 | 30A Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER) |
| SB07 | 30A Стартер (START) |
| Реле | |
| ERLY 01 | Аксессуары (ACC) |
| ERLY 02 | Реле дальнего света фар (HIGH BEAM) |
| ERLY 03 | Зажигание (IGN) |
| ERLY 04 | Реле ближнего света фар (LOW BEAM) |
| ERLY 05 | Cистема управления двигателем (EMS) |
| ERLY 06 | Вакуумный насос (VACUUM PUMP) |
| ERLY 07 | Фонари заднего хода (REVERSE LAMP) |
| ERLY 08 | Низкая скорость дворников (стеклоочистителя) (WIPER LOW) |
| ERLY 09 | Высокая скорости дворников (стеклоочистителя) (WIPER HIGH) |
| ERLY 10 | Реле блока управления коробкой передач (TCU) |
| ERLY 11 | Сигнал (гудок, клаксон) (HORN) |
| ERLY 12 | Электромагнитная муфта компрессора кондиционера (AC Clutch) |
| ERLY 13 | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
| ERLY 14 | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH) |
| ERLY 15 | Вентилятор печки / отопителя (BLOWER) |
| ERLY 16 | Стартер (START) |
| ERLY 17 | Противотуманные фары (птф) (FOG Lamp) |
| ERLY 18 | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW) |
Назначение предохранителей в салоне
В таблице ниже полный перечень предохранителей в салонном блоке Chery Tiggo 4/ 4 Pro. В зависимости от комплектации некоторые гнезда могут быть пустыми.
| RF01 | 10A Блок комфорта, блок управление панелью / комбинацией приборов, Иммобилайзер (BCM & ICM & IMMO) |
| RF02 | Пусто |
| RF03 | 10A Датчик угла поворота рулевого колеса, EPS (EPS & SAM) |
| RF04 | 10A Пусто либо в некоторых комплектациях -Система кругового обзора на 360 градусов, система контроля слепых зон, мультимедийная система, Радар системы предупреждения о приближении к движущимся впереди автомобилям (AVM & BSD & MPC & MRR) |
| RF05 | 10A Подушки безопасности, блок управления системой (AIR BAG) |
| RF06 | Пусто |
| RF07 | 10A Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления люком (SEE NOTE) |
| RF08 | Пусто |
| RF09 | 10A Магнитола, блок управления головным устройством, панель управления кондиционером и печкой (RADIO & AC & T-BOX) |
| RF10 | Блок управления передней панели, датчик дождя (ICM& Rain Sensor) |
| RF11 | Пусто |
| RF12 | Пусто |
| RF13 | Пусто |
| RF14 | Пусто |
| RF15 | 7,5A Диагностика, Блок треккера, Ключ в положении Signal, Режим дистанционного управления, Катушка реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW) |
| RF16 | 10A Блок зарядки ЮСБ, usb порт (USB POWER) |
| RF17 | Пусто |
| RF18 | 10A Обогрев боковых зеркал заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева / подогрева заднего стекла (MIRROR HEATER) |
| RF19 | 10A Система доступа и запуска двигателя без ключа PEPS, система полного привода, блок управления двигателем ECU и система старт-стоп DC-DC (ISS) (PEPS&DC (ISS)) |
| RF20 | 30A Регулировка сиденья, электропривод (SEAT ADJ) |
| RF21 | 10A Цепь AM2 при пуске двигателя (на авто без системы бесключевого доступа PEPS) (IGN SW2) |
| RF22 | 20A Пусто либо зажигание положение 1 (IGN SW1) |
| RF23 | 10/15A Огни заднего хода (Reverse Lamp) |
| RF24 | 30A Обогрев заднего стекла, реле 03 (DEFROST) |
| RF25 | Пусто |
| RF26 | 10A Блок упр. головным устр., э/привод регулировки левого зеркала, э/привод регулировки правого зеркала, блок BCM, люк в крыше (RADIO & BCM & MIRROR ADJ & SUN) |
| RF27 | 15A Прикуриватель (CIGAR LIGHT) |
| RF28 | 15A Розетка / Прикуриватель (SPARE POWER) |
| Реле | |
| RRLY 01 | Резерв |
| RRLY 02 | Фонарь заднего хода для ISS (Reverse Lamp for ISS) |
| RRLY 03 | Реле обогрева заднего стекла (DEFROST) |
Схема блока силовых плавких предохранителей с обозначениями.
| 150А | Генератор |
| 40А | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) |
| 50А | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) |
| 80А | Электрический усилитель руля ЭУР (EPS) |
| 60А | Блок предохранителей в салоне |
Выход из строя плавких предохранителей сопровождается задымлением и запахом гари. Их принцип действия основан на том, что цепь разрывается путем выхода из строя какого-то элемента предохранителя.
Стоит учитывать, что плавкие преды срабатывают не мгновенно, а согласно ГОСТу, только если максимальный ток превышен на протяжении определённого отрезка времени. Если на детали обнаружены следы перегрева, но цепь не разомкнута, рекомендуется все равно провести замену, так как может быть нарушена проводимость перегретых металлических частей конструкции.
Отзывная компания по предохранителям Chery Tiggo 4 Pro
Для автомобилей 2022 года выпуска была проведена отзывная компания, связанная с превышением номинала предохранителя системы ESP, расположенного под капотом. С завода устанавливались элементы с предельным током 40А, которые по отзывной были заменены на 25А.
Также после прохождения работ менялась крышка блока предохранителей под капотом, где для данной ячейки уже был написан номинал 25/40А.
Правила замены предохранителей
Замена предохранителей простая процедура, но связанная с электропитанием автомобиля, поэтому любое вмешательство, включая открытие крышки, производится только на заглушенном авто.
Внутри каждого блока расположен специальный инструмент, щипцы, которыми удобно как вынимать старые, так и устанавливать новые предохранители.
Соблюдение установленного производителем номинала является залогом пожарной безопасности. Лучше еще раз поменять сгоревший предохранитель, чем стоять у остова сгоревшей машины, потому что место преда на 15А поставили на 30А.
Относительно подкапотного блока, его необходимо герметично закрыть непромокаемым материалом на период мойки подкапотного пространства, либо использовать пенные составы в аэрозольных баллонах, чтобы исключить попадание влаги.
https://autoplt.ru/predohraniteli-chery-tiggo-4-4-pro/ — link
Если кто не знал, чтобы в четвёрке сменить предохранитель надо:
1. Снять резиновый уплотнитель двери
2. Оторвать левую боковую крышку торпеды (с трудом, не поцарапав)
3. Открутить 3 самореза с торца, которые крепят панель под рулём
4. Оторвать панель под рулём с кучей защёлок (с трудом, не отломив защёлки)
5. Собрать это всё обратно.
Если не дай бог что-то в дороге произойдёт, изматеришься пока поменяешь. Плюнуть бы в лицо, тому умнику, кто для России сделал предохранители недоступными для смены, без разборки салона.
А с новой панелью, это надо сделать всего один раз, в гараже, заменить панель на нормальную.
Потом доступ к предохранителям будет через кармашек, который вынимается.
В крамашке само собой ещё можно хранить какую-то мелочь, лишний кармашек в авто никогда не помешает.
Единственная фигня — немножко не совпадает уголочек новой панели, надо срезать кончик выступающий. Буквально 1 мм, его даже не видно этот кончик.
Ну и пока я снимал старую панель, я отломал одну защёлку с мясом от панели, что лишь утвердило меня в мысли о необходимости замены.

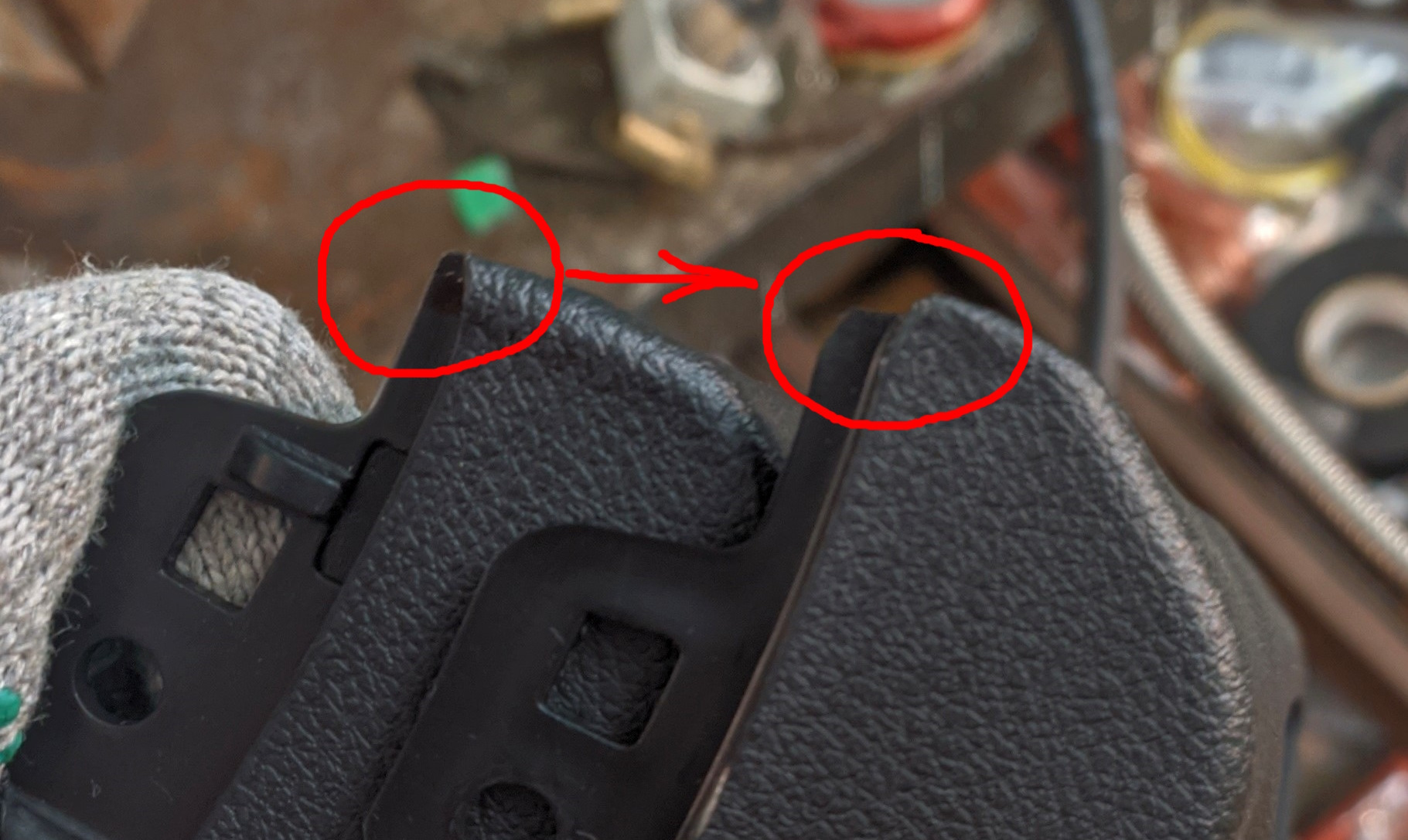

Срезать тут.
Получается вот так:

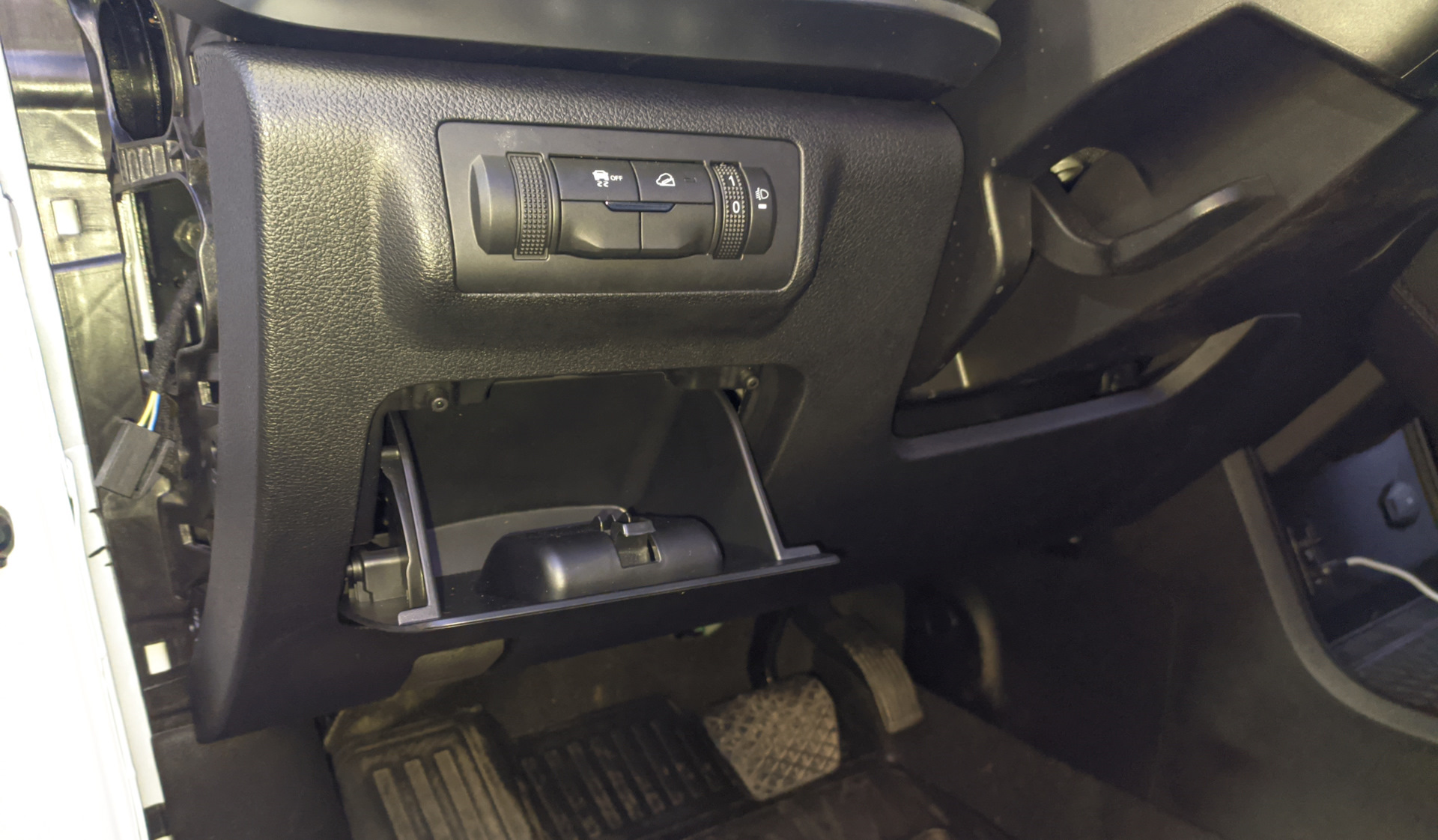

С кармашком.

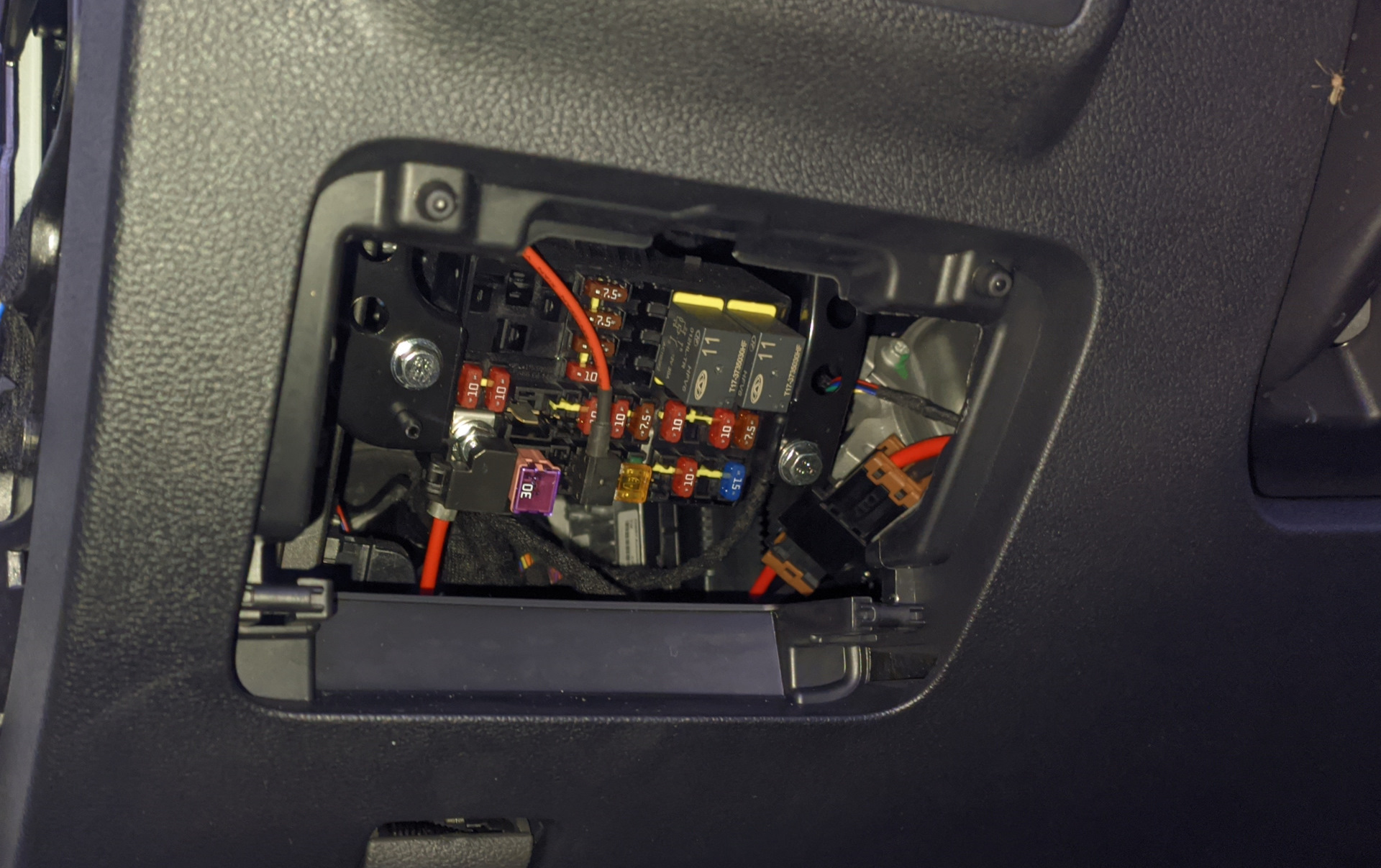

Без кармашка.
Динамик глонасса откручивается от старой панели и вешается стяжками куда-то под панелью, как удобно.
Код товара: 401001981 AAABK. Панель отличная, но к tiggo 4 pro 2023 года не подошла. Продавец пошёл навстречу и после общения выслал нужную панель (оплатила за доставку почти тысячу). Советую покупателям сначала списаться с продавцом, и только после подтверждения, что панель подойдёт, заказывать, или продавец сам скажет, что заказать на вашу машину.
