Современные варочные панели – это функционально полностью завершённая техника. Она вполне может использоваться самостоятельно. Однако многие кухонные гарнитуры предусматривают специальные ниши для встройки плиты.
От того, насколько корректно и качественно будет установлена варочная панель, зависят качество её подключения и будущая функциональность. В этой статье мы расскажем, как установить газовую или электрическую варочную панель своими руками.
Основные требования к установке электрических варочных панелей
Сегодня на рынке представлены различные варочные панели – одни работают от газового энергоносителя, другие – от электрического. Однако и к тем, и к другим при установке предъявляется ряд общих требований:
Нельзя начинать установку панели до полного монтажа вытяжки или при отсутствии вентиляции.
Варочная панель должна иметь жаропрочность не менее 100 градусов и толщину от 25 мм.
От стенок гарнитура до плиты должно сохраняться расстояние не менее 1 см.
Варочную панель нельзя размещать ближе 5 см к несущей стене кухни.
Между техникой и стеной обязательно должна быть проложена теплоизоляция.
Толщина столешницы, на которую устанавливают панель, не должна быть тоньше 38 мм.
Важно!
Обратите внимание, что в паспорте оборудования всегда указывается минимальная глубина встройки.
В зависимости от того, будете вы устанавливать газовую или электрическую варочную панель, могут проявляться свои нюансы.
Так, электрическая плита должна располагаться недалеко от точки электросети. При этом важно учитывать сечение кабеля и мощность ближайшей розетки, а также заземление металлических деталей. Электрические варочные панели разрешено подключать самостоятельно – однако делать это следует только при наличии знаний и опыта в этой области. Некорректное подсоединение к точке питания может повлечь за собой поломку прибора.
При установке газовой плиты необходимо заранее продумать, как состыковать её с газовой трубой. Обратите внимание, что самостоятельное подключение газовых варочных поверхностей запрещено. Вы должны будете пригласить работника специальной газовой службы, который и выполнит подключение. Санкции за несоблюдение этого требования – серьёзный штраф или, в худших случаях, полное перекрытие газового вентиля.
Перед началом работ подготовьте следующие инструменты:
- электролобзик или ручной фрезер, может быть, дрель;
- рулетку, карандаши и метровую доску;
- зажимы и саморезы;
- герметик на силиконовой основе либо нитролак;
- ленту из тонкого алюминия либо уплотнитель-самоклейку.
Замеры и разметка
У каждой варочной панели в инструкции прописаны её размеры. Если вдруг брошюра утеряна, можно произвести замеры самому.
1. Переворачиваем изделие на стол.
2. Измеряем длину и ширину по внутренним краям.
3. Измеряем выступ, вычерчиваем его карандашом на поверхности.
4. Отмечаем данные параметры на столе с помощью карандаша.
5. Ищем центр отрезков и делаем разметку.
6. Проверяем зазоры: для монтажа варки требуется отступ 5 мм, для выступа длиной 15 мм хватит 10 мм отступа.
После замеров производим разметку:
1. Вычерчиваем прямоугольник на столешнице, учитывая размеры из инструкции или собственные замеры (можно также просто обвести столешницу по периметру, разместив её на столе, передний край должен быть параллелен переднему краю столешницы).
2. Находим центр с помощью рулетки. Отмечаем его крестиком так, чтобы одна линия соотносилась с передним краем, а вторая была ей перпендикулярна.
3. Снимаем замеры панели с запасом на 1-2 мм.
4. Вычерчиваем четыре линии в соответствии с замерами.
5. Проверяем ровность фигуры с помощью линейки или уровня.
Важно!
Если у вас тёмная поверхность, сперва оклейте её малярным скотчем, и только по нему уже делайте разметку.
Вырезание отверстия для варочной панели
Понадобятся:
- дрель и сверло диаметром 8-10 мм;
- электрический лобзик или пила с мелкими зубьями.
Важно!
При выпиле двигаемся по внутренней стороне прорисованного прямоугольника.
Сперва необходимо просверлить центральную точку, удерживая дрель перпендикулярно поверхности. Сквозь это отверстие в дальнейшем будет происходить врезка и установка панели в столешницу. Далее действуем по следующему алгоритму:
- С помощью шуруповёрта или дрели делаем несколько отверстий по углам фигуры.
- Наклеиваем на столешницу малярный скотч.
- Лобзик или пилу с мелкими зубчиками вставляем в одно из отверстий на полотне.
- Делаем разрез по предварительной разметке, плотно прижимая инструмент (подошва лобзика должна располагаться строго под прямым углом – так поверхность столешницы не будет поцарапана).
- Низ столешницы при этом фиксируем скотчем или просто поддерживаем.
- Удаляем опилки и проверяем качество среза, а также размеры.
Важно!
Плотно фиксируем корпус лобзика на поверхности для исключения царапин и лишних пропилов.
Если вдруг у вас в наличии есть только дрель, выпил тоже возможно сделать. С помощью сверла 8-10 мм делаются отверстия изнутри прямоугольника – такие частые, какие только возможно. Затем фрагмент столешницы отламывается, а грубые края выравниваются при помощи рашпиля или пилки для мелких работ по дереву или металлу.

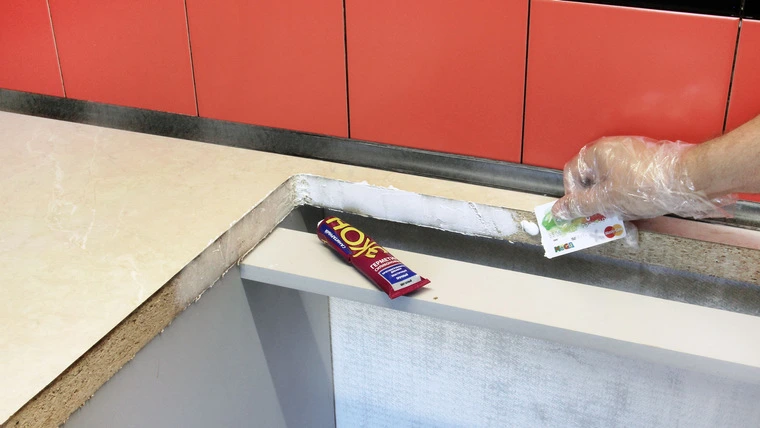

Герметизация
После создания посадочного места можно врезать панель. Сперва поместите её внутрь выпила, чтобы убедиться, что она встаёт в отверстие и полностью закрывает его. Уберите. Обработайте места среза наждачкой или напильником. Деревянная, МДФ и ДСП-столешницы потребуют дополнительной обработки для препятствия проникновению жидкости.
Следующий этап – герметизация и уплотнение. Чтобы исключить доступ влаги и будущую деформацию поверхности, все отверстия необходимо обработать силиконовым герметиком (нитролаком или силиконом):
1. Убираем все загрязнения с поверхности, обрабатываем поверхность обезжиривателем.
2. Клеим монтажный скотч по сторонам швов; оставляем отступ, равный линии материала.
3. Берём герметик, срезаем носик и надеваем насадку в виде шприца.
4. Заряжаем трубу в пистолет, не забывая нажать рычажок, снижающий давление.
5. Плавно выдавливаем герметик, не забывая сбрызгивать шов раствором мыла и воды.
6. Выравниваем швы шпателем и снимаем скотч.
Укладываем уплотнитель. Обычно он идёт в комплекте с варочной панелью и представляет собой самоклеящуюся ленту – покрытую клеем и закрытую защитной плёнкой. При наклеивании подобного уплотнителя разъединять резинку и бумажную основу надо постепенно по мере стыковки с поверхностью.
Если же уплотнителя в комплекте не предусмотрено, можно сделать его самому. Лучше всего использовать для этого алюминиевую или полиэтиленовую ленту для гипсокартона шириной 30 см. Ленту клеят на обезжиренную, высушенную поверхность под небольшим давлением.
Подбирать ленту надо так, чтобы она выступала на 1 см ниже бортика. Толщина уплотнителя должна быть не меньше внутренней глубины бортов панели, иначе будет образовываться щель, куда начнёт затекать влага.
Цельную полосу укладываем по периметру выреза с лицевой части тумбы гарнитура.

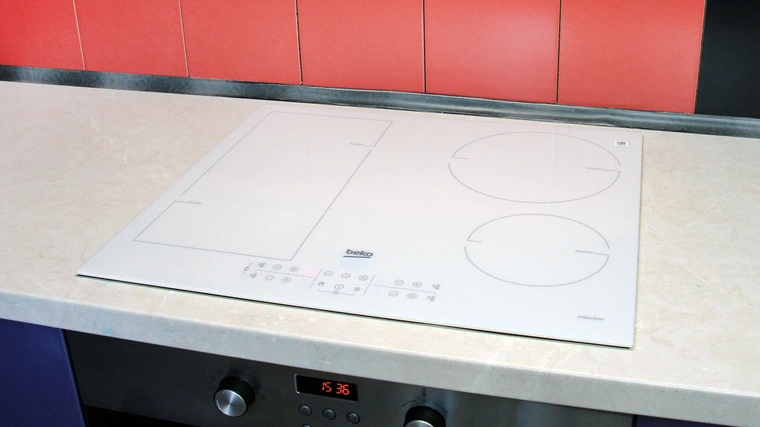

Крепление и монтаж оборудования
Установка варочной панели в столешницу своими руками почти завершена. Остался монтаж и крепление оборудования. Этапы работы следующие:
1. Примеряем изделие и убеждаемся, что оно соотносится с вырезанной нишей.
2. Прикручиваем до упора на панель специальные уголки из металла (крепеж представляет собой совокупность саморезов и специальных пластин-скоб, которые обычно идут в комплекте и дают возможность сразу прикрепить панель к нижней части столешницы. Устройство размещается по четырём углам и плотно затягивается).
3. Опускаем плиту с креплением в прорезанный прямоугольник: она должна входить легко, без придавливания – особенно это важно при работе с панелями из стеклокерамики: при нагреве они немного расширяются и при слишком плотном соприкосновении со столешницей могут просто лопнуть.
4. Подтягиваем и выравниваем крепления слева, справа, вверху и внизу.
5. Утапливаем металлическую лапку на фасадной части в мебель – это исключит перекос шкафа.
6. Затягиваем винты крепления.
7. Повторно герметизируем уплотнителем или силиконовым средством линию выреза: если стыки неровные, можно их подрезать или заново обработать герметиком.
8. Все выступающие части удаляем с помощью канцелярского ножа.
Важно!
При монтаже газовой панели шланг с накидной гайкой необходимо подвести до установки непосредственно панели.
Что делать, если размеры варочной панели почти совпадают с шириной гарнитура? Плита должна быть зафиксирована так, чтобы в процессе использования не было даже малейших сдвигов в 1 мм.
Для установки варочной панели в столешницу своими руками в этом случае нужно сделать следующее:
1. прикрепить на 4 стороны комплектные полосы-пружины, которые зажмут плиту по бокам;
2. соединить заднюю и переднюю части с дном столешницы с помощью металлической пластины, насаженной на шуруп 5 мм;
3. установить саморез в отверстие и прикрутить полученную конструкцию ко дну варочной панели: винт упрётся в дно стола и зафиксирует изделие.
Как подключить индукционную и электрическую варочную панель
Перед началом встройки электрическую плиту необходимо подключить к электросети по комплектной схеме. Если на щитке есть автоматы УЗО для электроплиты, то устройство можно просто соединить с отдельной электролинией. Если электропитание в доме 380 вольт, необходимо сделать равномерную нагрузку на фазу.
Различные модели предусматривают разное подключение: одни необходимо присоединять к электрощитку, другие – к обычной розетке.
Важно!
Электроплита потребляет много энергии, а потому вся проводка должна соответствовать требованиям безопасности.
Как было сказано выше, для некоторых варочных панелей может потребоваться отдельная розетка. Если её не было предусмотрено заранее (при разводке электросети на этапе ремонта), то:
демонтируем гарнитур;
подготавливаем, укрепляем и закрываем слоем шпаклёвки канал;
только после этого вырезаем отверстия и производим монтаж варочной панели.
Индукционная плита также работает на электричестве и может подключаться либо при помощи шнура и розетки, либо с помощью специальных клемм, требующих подключения внешнего кабеля.
Если у вас второй вариант, чтобы плита заработала, необходимо убрать защитную крышку с задней поверхности устройства и пропустить сквозь неё внешний кабель. Ориентируясь на схему, размещённую в инструкции, состыкуйте шнур с клеммной пластинкой. Если есть перемычка между нолём и заземлением, удалите её.
Установка варочной панели своими руками — дело несложное, но требующее определённых навыков. Не уверены в своих силах? Тогда лучше доверить эту работу профессионалам. Если же вы ещё не определились с выбором изделия, в магазине Лемана ПРО представлены различные модели электрических, индукционных и газовых варочных панелей на любой вкус и разный бюджет.
https://pskov.lemanapro.ru/ — link
Ряд важных моментов
- Передний край столешницы перед плитой должен быть не менее 50 мм. Это убережет его от поломки при дальнейшей эксплуатации.
- По периметру выреза наклеить малярный скотч, чтобы провести четкие линии отреза карандашом.
- После разметки, проверить еще раз все размеры.
- Просверлить 4 отверстия сверлом 10–12 мм, по углам разметки. Они нужны для завода пилки электролобзика . Рекомендуется применять пылесос для отсоса опилок.
- Соблюдайте очередность реза. Для левши последний рез электролобзиком будет слева. Это нужно для того, чтобы не сколоть кусок столешницы при подходе к концу резания. Вырезанная часть под действием силы тяжести может упасть и отломить неровный кусок столешницы.
- Подходя к концу последнего реза, правша левой рукой должен поддержать вырезаемый кусок снизу. Тогда лобзик дорежет линию до конца без скола. Начинать надо с переднего края, так как он — самое слабое место столешницы.
- Пройтись наждачкой по полученной поверхности столешницы. Убрать острые кромки.
- Обработать срез клеем PVA два раза. После первого прохода дать высохнуть слою 40 минут. После второго высушить полностью.
Водостойкий клей PVA лучше, чем герметик, который не впитывается в текстуру и после высыхания образует пленку.
- На срез желательно приклеить термостойкий алюминиевый скотч.
- Если уплотнитель уже установлен на плите, то ставим ее в вырез. Или уплотнитель установить самому, если он поставляется отдельно.
- Снизу под плитой устанавливаем скобы для крепления.
Самостоятельная установка не только сэкономит вам деньги, но и даст ценный опыт. При дальнейшей эксплуатации конечно же могут появиться проблемы, но вы уже легко решите их самостоятельно.
Плюс удовольствие от работы!
